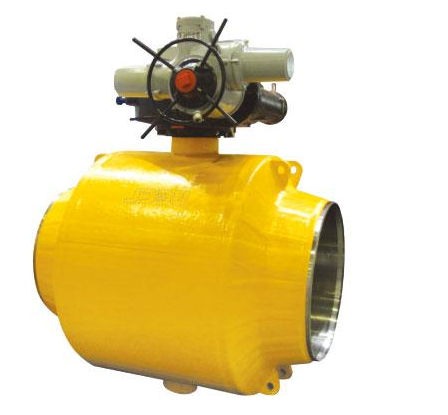

Q967F電動固定式全焊接球閥
電動全焊接球閥在工業領域使用非常廣泛。其優越的品質和高性能的穩定性是普通鑄鋼球閥所無法達到的，其使用壽命遠遠大于鑄鋼球閥，全焊接球閥廣泛應用于城市燃?xì)�、城市供熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。全焊接球閥能長期可靠運行使用,需要維護,裝簡單,閥門的安裝別的更為便捷。
產品名稱：電動固定式全焊接球閥
產品型號：Q967F
產品規格：DN100-DN1200
閥門壓力：150~600LB 1.6~6.4Mpa
閥門材質：st37.8,鍛鋼A105
適用溫度：-60℃~+220℃
適用介質：水，石油，天然氣及酸堿介質等
驅動方式：電動驅動，也可用氣動、蝸輪等
產品性能：電動全焊接球閥由無縫鋼管經過加工后焊接而成,結構緊湊,整個球閥揮然一體．目前國內生產使用的大口徑球閥多為分體三片式構造,各部分之間采用螺栓連接。與三片式球閥相比,在強度相同的情況下全焊接式球閥鍛件的壁厚可做得很薄。閥門重量可減輕四分之一,而對管道彎曲和擠壓的抵抗力增強；由于取消了閥體法蘭和螺栓。外形尺寸減小。同時還消除了潛在的外漏通道。另外,閥體焊接結構內部曲線流暢．保持了與管道的潤滑連接無死角,介質流動性好。
電動全焊接球閥Q967F用途：
城市燃?xì)猓喝細廨敵龉艿馈⒅鞲删�及各支線供應管道等。
集中供熱：大型供熱設備輸出管線、主干線、支線。熱交換機：管道及各回路啟閉。
鋼鐵廠：各種流體管道、廢氣排放管道、煤氣和熱力供應管道、燃料供應管道。各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。
電動全焊接球閥Q967F閥特性：
整體式焊接球閥，不會有外部泄漏等現象。由于閥座是由碳化特氟隆密封環及碟形彈簧構成的,所以對壓力和溫度的變化適應能力強,在標注壓力和溫度范圍內不會產生任何泄滑。球體的加工過程有先進的計算機檢測儀跟蹤檢測,所以球體的加工精度高。由于閥體材料跟管道材質一樣，不會出現應力不均，也不會由于地震及車輛經過地面時而產生變形，管道耐老化。密封環本體采用含量25%Carbon（碳素）的RPTFE材質，保障完全無泄漏（0%）。直埋式焊接球閥可以直接埋于地下,不用建高大型閥門井，只需在地面上設置小型淺井,大大節省施工費用及工程時間。可根據管道的施工及設計要求，調整閥體的長短和閥桿的高度。球體的加工精度非常精密，操作輕便，無不良干涉。采用高級的原材料,能保PN25以上的壓力。與同類行業的同種規格產品相比，閥體小，而且外型美觀。在保證閥門正常操作、使用情況下,使用壽命在15年以上。
電動全焊接球閥Q967F結構型式
產品標準：GB標準
1、設計與制造：GB12237
2、結構長度：GB12221 、GB/T15188.1
3、連接尺寸：JB/T79、GB9113、HG20592等焊接閥門焊口按JB12224 （用戶需提供配管尺寸）
4、檢驗和實驗：GB13927、JB/T9092
電動全焊接球閥Q967F產品標準：API標準
1、設計與制造：API 6D、API 608
2、結構長度：API6D、ANSI B16.10
3、連接尺寸：ANSI B16.5 大于24" 采用MSS-SP44或API605 焊接閥門焊口按ANSI B16.25（用戶需提供配管尺寸）
4、檢驗和實驗：API 6D、 API 598
電動全焊接球閥Q967F產品標準：其他
1、設計與制造：BS5351
2、結構長度：BS2080/JIS 10K、20K按 JIS B2002
3、連接尺寸：ANSI B16.5、JIS B2212、JIS B2214
4、檢驗和實驗：BS6755、JIS B2003

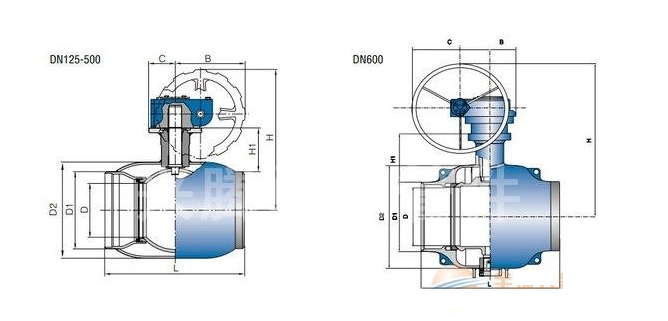

電動全焊接球閥Q967F結構圖:
|
產品型號
|
Q967F
|
適用范圍
|
燃?xì)夤芫�
|
|
產品別名
|
燃?xì)馇蜷y
|
連接形式
|
焊接
|
|
材質
|
A105
|
公稱通徑
|
DN50-1000（mm）
|
|
適用介質
|
液化氣
|
壓力范圍
|
1.6-16（Mpa）
|
|
適用溫度
|
-29-80（℃）
|
通道位置
|
直通式
|
|
結構形式
|
固定球球閥
|
作用對象
|
煤氣
|
|
壓力環境
|
常壓
|
工作溫度
|
常溫
|
|
標準
|
國標
|
類型
|
大型
|
|
外形
|
大型
|
流動方向
|
雙向
|
|
驅動方式
|
手動
|
零部件及配件
|
放散管，加長桿
|
|
用途
|
截止
|
|
|
ANSI Class150 PN1.6 壓力等級電動全焊接球閥Q967F法蘭按ANSI B16.5 JB79 HG20596 （mm）
|
公稱通徑
|
NP
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
24"
|
28"
|
32"
|
36"
|
40"
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
球孔直徑
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
591
|
686
|
781
|
876
|
978
|
|
L
|
RF
|
178
|
203
|
229
|
394
|
457
|
533
|
610
|
686
|
762
|
864
|
914
|
1067
|
1245
|
1372
|
1524
|
1753
|
|
BW
|
216
|
283
|
305
|
457
|
521
|
559
|
635
|
762
|
838
|
914
|
991
|
1143
|
1346
|
1524
|
1727
|
1956
|
|
H1
|
100
|
110
|
130
|
175
|
210
|
274
|
305
|
340
|
395
|
440
|
470
|
580
|
640
|
730
|
980
|
1010
|
|
H
|
165
|
90
|
200
|
270
|
300
|
380
|
420
|
450
|
530
|
560
|
605
|
680
|
760
|
870
|
980
|
1040
|
|
W
|
400
|
700
|
850
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
|
E
|
|
|
|
116
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
150
|
83
|
83
|
123
|
|
|
F
|
|
|
|
350
|
350
|
350
|
420
|
420
|
500
|
500
|
500
|
580
|
650
|
650
|
735
|
735
|
|
重量
|
24
|
50
|
75
|
195
|
280
|
440
|
570
|
800
|
1480
|
2350
|
2400
|
4050
|
6160
|
7200
|
800
|
12500
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
123
|
|
電動全焊接球閥Q967FANSI Class300 PN2.5 PN4.0壓力等級 法蘭按ANSI B16.5 JB79 HG20596 （mm）
|
公稱通徑
|
NP
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
24"
|
28"
|
32"
|
36"
|
40"
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
球孔直徑
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
591
|
686
|
781
|
876
|
978
|
|
L
|
RF
|
178
|
203
|
229
|
403
|
502
|
568
|
648
|
762
|
838
|
914
|
991
|
1143
|
1346
|
1524
|
1727
|
1956
|
|
BW
|
216
|
283
|
305
|
457
|
521
|
559
|
635
|
762
|
838
|
914
|
991
|
1143
|
1346
|
1524
|
1727
|
1956
|
|
H1
|
100
|
110
|
130
|
175
|
210
|
274
|
305
|
340
|
395
|
440
|
470
|
580
|
640
|
730
|
810
|
910
|
|
H
|
165
|
90
|
200
|
270
|
300
|
380
|
420
|
450
|
530
|
560
|
605
|
680
|
760
|
870
|
980
|
1040
|
|
W
|
400
|
700
|
850
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
E
|
|
|
|
116
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
150
|
83
|
83
|
123
|
123
|
|
F
|
|
|
|
350
|
350
|
350
|
420
|
420
|
500
|
500
|
500
|
580
|
650
|
650
|
735
|
735
|
|
重量
|
30
|
58
|
95
|
210
|
318
|
440
|
575
|
800
|
1840
|
2700
|
2890
|
4640
|
6700
|
7810
|
9480
|
13800
|
