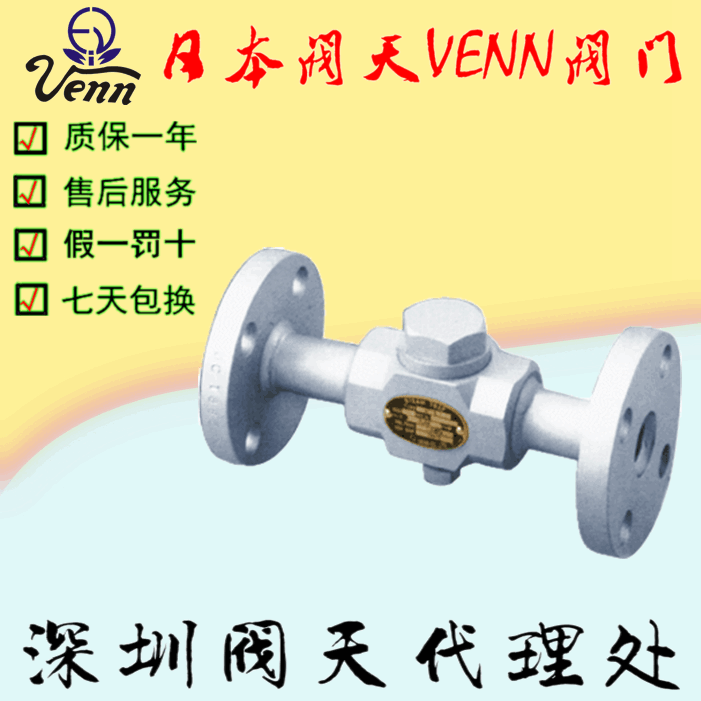

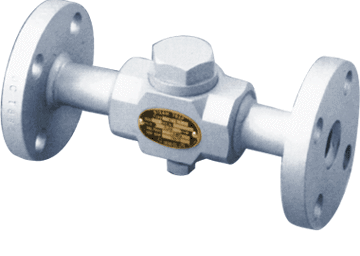

AT-6F恒溫式疏水閥



■樣式

種 類	絲牙形	法蘭形
型 式	AT-6	AT-6F
形 式	恒溫式
口 徑	15.20.25
適用流體	蒸汽
適用壓力	1.0Mpa以下
流體溫度	184℃以下
背壓許容器	入口側壓力為50%(最小差壓0.03Mpa)
耐壓性	蒸汽壓：1.5Mpa、水壓：0.5Mpa
材 質	本體：鋼制(SS)絲牙鋼制(SUS)、閥體、閥座：SUS不銹鋼　溫差電偶：SUS316L
接 口	JIS Rc 絲牙	本體SS：JIS 10K 法蘭 本體：SUS 10K 法蘭
質 量	15A：1.4，20A：1.3,25A：1.2	15A：2.7，20A：3.0,25A：3.9

■流量圖	(流量單位：1/h)

壓力差(Mpa)	0.03	0.05	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
水	450	630	940	1330	1680	1960	2200	2380	2590	2730	2900	3010
飽和蒸汽溫度-20℃溫水	420	560	800	1190	1470	1680	1890	2060	2200	2310	2410	2480

■安裝注意事項

1.安裝方向，請把主體側面銘牌上銘記的箭頭所指方向和凝結水流向保持一致。 2.如果疏水閥能夠感受到熱管理機器等設施的放出熱量時，請用裸管隔開1米以上。 3.請不要為疏水閥保溫。 4.請避免在疏水閥入口側安裝如電磁閥那樣緊急開關功能。 5.在動作確認、運行停止時，排出殘留空氣，凝結水時，可以在疏水閥下部Rc1/2插頭部分安裝測試閥、加以利用。 6.在寒冷的地區，擔心發生凍結時，請?jiān)谂涔軙r(shí)注意不要讓凝結水滯留。 7.萬一、疏水閥的溫差電偶破損時，閥門關閉。

VENN 疏水閥選型目錄

日本VENN 疏水閥技術特點：

VENN 恒溫式疏水閥，如VENN AT-6，VENN AT-6F型等：可在飽和蒸汽溫度下降10℃的情況下將水排出，不會造成蒸汽排出時閥振動的情況，從而達到節能要求。由于熱電偶的波紋管材料采用SUS316L制成，具有高度的耐腐蝕性和耐久性的性能�？伤�平、垂直、橫向安裝。還有用于寒冷地區的不凍結閥�！�

VENN 吊桶式疏水閥，如VENN AK-5，VENN AK-1H，VENN AK-2H型等：切實分離氣體和水份，使由蒸汽夾雜而產生的損失為零。整體結構都安裝了上蓋，保養管理便利。內藏過濾器，配管空間和設備費用更合理。

VENN 浮球式疏水閥，如VENN AF11H，VENN AF11HF型等：采用熱偶式空氣排放閥，縮短預熱時間，防止空氣障礙。不論冷凝水的產生量多少，起動動作穩定。無蒸汽泄漏，大排量，節能型，最適用于熱管機器和大量產生冷凝水的設備機械。

日本閥天VENN主要產品有┃減壓閥┃安全閥┃電磁閥┃疏水閥┃溫控閥┃排氣閥┃等 ，請認準桃太郎商標,謹防假昌！ VENN過濾器產品特點--

1.Y型過濾器采用不銹鋼材質，雙層網結構，更堅固耐用。過濾網的單位面積孔網目有多種規格，客戶可根據不同流體的進行選擇。

 2. T型過濾閥有效減少壓力損失，縮短安裝空間。有內視點、現場可視指示器、遠距離壓差信號器、帶磁石過濾網等附件。過濾網采用不銹鋼材質，雙層網結構，更堅固耐用。過濾網的單位面積孔網目有多種規格，客戶可根據不同流體的進行選擇。

3. U型過濾閥的過濾網可在閥體的上方直接拆卸，易于清洗，閥體的濾桶結構可以使流體中的異物沉積在閥體的底部，過濾效果極好。過濾網采用不銹鋼材質，雙層網結構，更堅固耐用。過濾網的單位面積孔網目有多種規格，客戶可根據不同流體的進行選擇。 VENN過濾器產品型號-- 「各種蒸氣、液體、氣體過濾器KY-4、KY-6、KY-3、KY-8、KU-1」「水、溫水過濾器KY-6C、KU-1C」「油用KU-2、KU-2G、KW-1」 VENN閥天品牌介簡-- 日本VENN閥天是生產自動閥的專門企業,高品質、長壽命的產品,創業以來,始終以追求“創造具有價值的產品”作為公司的發展目標。我們的產品是建立在堅實的企業活動和大膽設想的基礎上，以及對品質和可靠性執著追求的信念。
