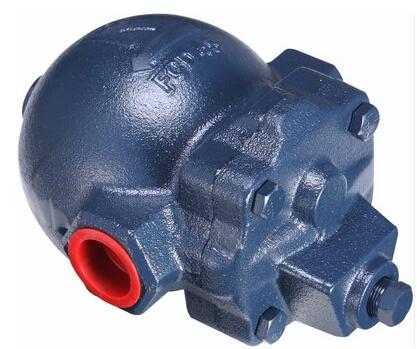

臺灣DSC浮球式疏水閥F22
臺灣DSC F22浮球式疏水閥的特點：
1 浮球式蒸汽疏水閥由溫差式排氣閥及浮球連桿、閥座組成。
2不可使用於過熱蒸汽。
3 進口前端應加裝過濾器保護。
4 頂蓋可加裝手動排放閥，請於訂單上註明（MV）。
5 頂蓋上有檢查孔，可加裝檢查凡爾，開啟后立知疏水閥正常與否。

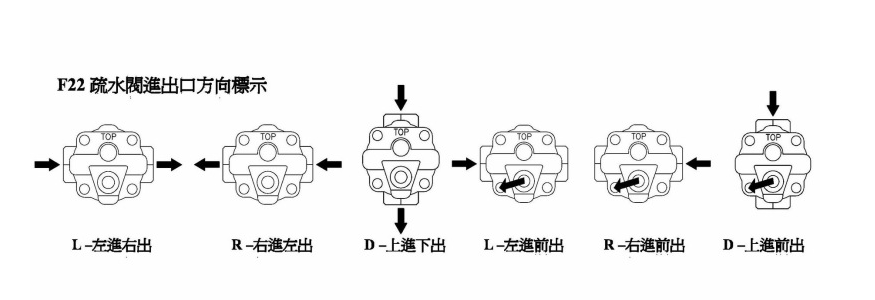

6 本體可在現場配管時依需要拆下四個螺絲，蓋子不動本體迴轉，可以左進右出、右進左出、上進下出、左進前出、右進前出、上進前出共六種選擇，依箭頭指示。
7 閥門採用不銹鋼珠焊接，內部全不銹鋼零件，耐磨抗蝕。
8 開機時可排大量不凝結氣體。
9 抗背壓能力強，適合回收系統使用。
10 連續排水噪音小。
11 體積大，不抗結凍。
尺寸規格:
|
型號
|
口徑
|
A
|
B
|
C
|
D
|
E
|
最高操作壓力
|
重量
|
|
F22
|
15,20,25
|
146
|
61
|
61
|
100
|
84
|
20
|
4.5
|
【產品簡述】
臺灣DSC疏水器F22系列是利用浮力原理開關的�？梢宰詣颖鎰e汽、水，常用于需連續排水、流量較大、排出的水進行收集后再利用。其中杠桿浮球疏水器和倒吊桶式疏水器結構復雜、自由浮球式疏水器結構簡單，不漏汽，一般用于管線疏水或設備疏水。
【產品安裝】
（1）設置于上升部位的場合
一般情況下，疏水閥都是安裝在低于冷凝水排出設備的位置。但是，如果想將疏水閥安裝在高于冷凝水排出設備之處，則需在疏水閥的前方安裝揚升接頭，從而使冷凝水能夠順利地流入疏水閥。揚升接頭（lift fitting）：也可稱為“吸升接頭”。當冷凝水排出部位較低時，可以通過它將冷凝水吸至高處并導向前方。
（2）出口側回收管
用于回收疏水閥排出之冷凝水的配管管徑應具備一定的余量，至少應能夠防止蒸汽錘或壓力損失帶來的影響。此外，將回收管與多個集水管（返管）連接時，應制造一定的流入角度，以便于冷凝水的流動。
（3）出口側配管被水淹沒的場合
將冷凝水排至排水溝的場合下，若將排水管直接伸入水中易引發冷凝水飛濺的危險。如果必須要被水淹沒的場合下，為了防止蒸汽停止時排水溝內的水逆流至疏水閥而出現故障，應在排水管中進行開孔、或安裝真空調整閥。
（4）冷凝水收集裝置的設置
在蒸汽輸送管中設置疏水閥時，需要設計冷凝水收集裝置。
在通氣初期和流速較快的場合下，它能夠有效地收集冷凝水，利于疏水閥更好地工作。如果沒有設計冷凝水收集裝置，容易出現冷凝水未被排出、垃圾·水垢堵塞入口等現象。
（5）不同壓力的冷凝水管線的回收
對于壓力條件各不相同的冷凝水管線，需對應每個不同的壓力設計冷凝水回收管、或安裝flash leg后進行回收。一旦低壓的回收管內流入了高壓的冷凝水，將會由于冷凝水的溫度差而導致冷凝水再次蒸發，從而產生噪音·蒸汽錘等不利影響。

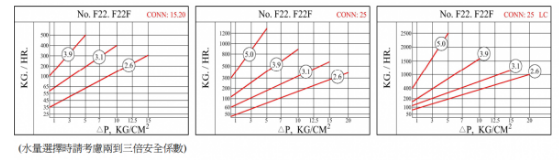

【產品排量圖、結構及尺寸圖】

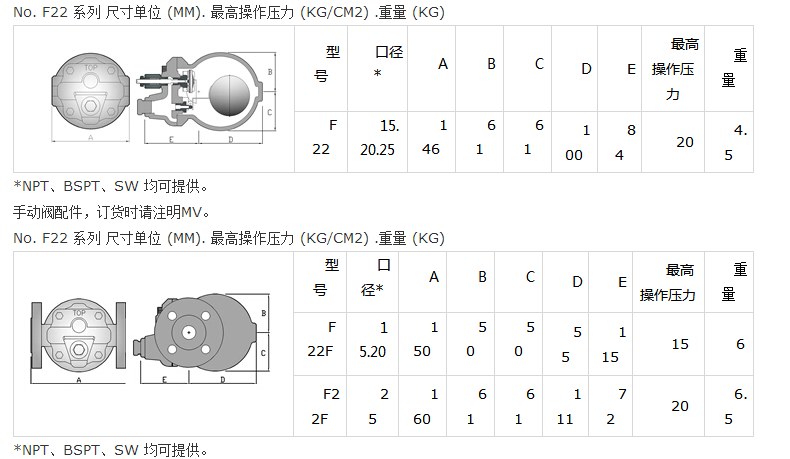

No. F22 系列 尺寸單位 (MM). 最高操作壓力 (KG/CM2) .重量 (KG)
|
|
型號
|
口徑*
|
A
|
B
|
C
|
D
|
E
|
最高操作壓力
|
重量
|
|
F22
|
15.20.25
|
146
|
61
|
61
|
100
|
84
|
20
|
4.5
|
*NPT、BSPT、SW 均可提供。
手動閥配件，訂貨時請注明MV。
No. F22 系列 尺寸單位 (MM). 最高操作壓力 (KG/CM2) .重量 (KG)
|
|
型號
|
口徑*
|
A
|
B
|
C
|
D
|
E
|
最高操作壓力
|
重量
|
|
F22F
|
15.20
|
150
|
50
|
50
|
55
|
115
|
15
|
6
|
|
F22F
|
25
|
160
|
61
|
61
|
111
|
72
|
20
|
6.5
|
臺灣DSC疏水閥型號如下：
臺灣DSC不銹鋼浮球式疏水閥：F71、F71F、F77、F77F、F78、F78F、FSS5、FSS5F
臺灣DSC鍛造合金倒桶式疏水閥：643、643F、644、644F、645、645F、646、646F、941、941F、951、951F、943、943F、945、945F、946、946F、1543、1543F、1545、1545F、2545、2545F
臺灣DSC鍛造合金熱動力疏水閥：D90、D90F、S64、S64F
臺灣DSC鑄鐵、鑄鋼浮球式疏水閥：F2A、F2FA、F5A、F5FA、F6A、F6FA、F8A、F8FA、F08A、F08FA、F12A、F12FA FS2A、FS2FA、FS5A、FS5FA、FS6A、FS6FA、FS8A、FS8FA、FS08A、FS08FA、FSH12A、FSH12FA
臺灣DSC可鍛鑄鐵浮球式疏水閥：F2、F2F、F22、F22F
臺灣DSC鑄鐵浮球式疏水閥：FS2、FS2F、F23、F23F
臺灣DSC鑄鐵熱動力疏水閥：D60、D60F
臺灣DSC溫差式疏水閥：S61、S61F、S62、S62F、S70、S70F、S72、S72F、S79、S79F
臺灣DSC鑄鐵、鑄鋼、不銹鋼倒桶式疏水閥：
981A、991A、641A、 982A、992A、642A、 983A、993A、643A、 984A、994A、644A、 985A、995A、645A、996A、646A、680A、680FA、681A、681FA、781A、781FA、 683A、683A、643A、643FA 644A、644FA、685A、685FA、645A、645FA、 686A、686FA、646A、646FA
臺灣DSC疏水閥型號如下：
臺灣DSC不銹鋼浮球式疏水閥：F71、F71F、F77、F77F、F78、F78F、FSS5、FSS5F
臺灣DSC鍛造合金倒桶式疏水閥：643、643F、644、644F、645、645F、646、646F、941、941F、951、951F、943、943F、945、945F、946、946F、1543、1543F、1545、1545F、2545、2545F
臺灣DSC鍛造合金熱動力疏水閥：D90、D90F、S64、S64F
臺灣DSC鑄鐵、鑄鋼浮球式疏水閥：F2A、F2FA、F5A、F5FA、F6A、F6FA、F8A、F8FA、F08A、F08FA、F12A、F12FA FS2A、FS2FA、FS5A、FS5FA、FS6A、FS6FA、FS8A、FS8FA、FS08A、FS08FA、FSH12A、FSH12FA
臺灣DSC可鍛鑄鐵浮球式疏水閥：F2、F2F、F22、F22F
臺灣DSC鑄鐵浮球式疏水閥：FS2、FS2F、F23、F23F
臺灣DSC鑄鐵熱動力疏水閥：D60、D60F
臺灣DSC溫差式疏水閥：S61、S61F、S62、S62F、S70、S70F、S72、S72F、S79、S79F
臺灣DSC鑄鐵、鑄鋼、不銹鋼倒桶式疏水閥：
981A、991A、641A、 982A、992A、642A、 983A、993A、643A、 984A、994A、644A、 985A、995A、645A、996A、646A、680A、680FA、681A、681FA、781A、781FA、 683A、683A、643A、643FA 644A、644FA、685A、685FA、645A、645FA、 686A、686FA、646A、646FA
