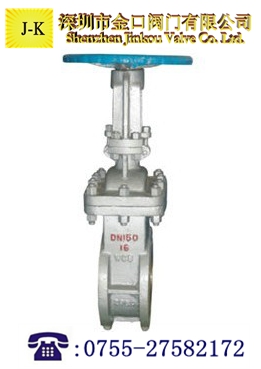

兩相流對夾式排渣閘閥用途和主要性能規范

兩相流閥是本廠研制的新產品，該產品適用于火力發電廠水除灰，干除灰系統或礦山工業及其它行業的兩相流管道上作為啟閉裝置。

兩相流對夾式排渣閘閥結構特點：

1、閘閥選材考究，符合國內外不銹鋼閥門相關標準，材料的全面質量高。
2、產品制造符合國內外先進標準的要求，閘閥密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閘閥閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、閘閥采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

兩相流對夾式排渣閘閥性能規范

型號	公壓力 MPa	強度試驗壓力 MPa	工作溫度℃	適用介質
LXLZ971/71-10C	1.0	1.5	≤ 400	渣水混合物 渣水比≤ 1：6 量大粒度≤ 50mm
LXLZ971/71-16C	1.6	2.4
LXLZ971/71-25C	2.5	3.8
LXLZ971/71-40C	4.0	6.0

兩相流對夾式排渣閘閥主要零件材料

零件名稱	材料
	10C	16C	25	40
閥體	WCB
閥蓋	WCB
閘板	WCB+85CrMn(堆焊)
閥桿	2Cr13不銹鋼
閥桿螺母	鑄鋼青銅

兩相流對夾式排渣閘閥主要外形尺寸和連接尺寸

公稱壓力 PN/MPa	公稱通徑 DN/mm	L	D	K	d	n-d	n-M	D	H
									手動	電動
16C	50	100	165	125	99	2-φ18	2-φ16	280	320	470
	65	100	185	145	118	2-φ18	2-φ16	280	390	560
	80	110	200	160	132	4-φ18	4-φ16	280	478	660
	100	120	220	180	156	4-φ18	4-φ16	320	549	730
	125	130	250	210	184	4-φ20	4-φ16	320	798	925
	150	140	280	240	211	4-φ22	4-φ20	320	849	1200
	200	150	340	295	266	6-φ26	6-φ24	36O	890	1280
	250	150	405	355	319	6-φ26	6-φ24	360	950	1390
	300	160	460	410	37O	6-φ26	B-φ24	400	1000	1500
	350	180	520	470	429	8-φ26	8-φ24	400	1110	1450
	400	210	580	525	480	8-φ30	8-φ27	450	1190	1650
	450	230	640	585	548	10-φ30	1O-φ27	560	1260	1800
	500	240	715	650	609	1O-φ33	10-φ30	560	1330	1900
2.5	50	100	165	125	99	2-φ18	2-φ16	280	320
	65	100	185	145	118	2-φ18	2-φ16	280	390
	80	11O	200	160	132	4-φ18	4-φ16	280	478
	100	120	235	190	156	4-φ18	4-φ16	320	549
	125	130	270	220	184	4-φ20	4-φ16	320	798
	150	140	300	250	211	4-φ22	4-φ20	320	840
	200	150	360	310	274	6-φ26	6-φ24	360	890
	250	150	425	370	330	6-φ26	6-φ24	360	950
	300	160	485	430	389	8-φ30	8-φ27	400	1000
	350	180	555	490	448	B-φ33	B-φ30	400	1190
	400	210	620	550	503	8-φ36	8-φ33	450	1250
	450	230	670	600	548	10-φ36	10-φ33	560	1330
	500	240	730	660	609	10-φ36	10-φ33	560	1430
4.0	50	100	165	125	99	2-φ16	2-φ16	280	320
	65	100	185	145	118	2-φ16	2-φ16	280	390
	80	110	200	180	132	4-φ16	4-φ16	280	478
	100	120	235	190	156	4-φ20	4-φ20	320	549
	125	140	270	220	184	4-φ24	4-φ24	320	798
	150	140	300	250	211	4-φ24	4-φ24	360	849
	200	140	375	320	284	6-φ30	6-φ27	360	950
	250	160	450	385	345	6-φ33	6-φ30	400	1000
	300	180	515	450	409	8-φ33	8-φ30	400	1000
	350	200	580	510	465	8-φ36	8-φ33	560	1190
	400	240	660	585	535	8-φ36	8-φ33	560	1260
	450	260	685	670	560	10-φ36	10-φ36	720	1310
	500	280	755	670	615	10-φ39	10-φ39	720	1330

交易詳情與售后事項：
   本公司產品質量保證，價格合理，貨到快捷，售后到位。本產品嚴格按照ISO9001國家質量體系標準進行質量控制。質量問題三個月包換，保修一年。
   量小可支持貨到付款。量大須簽訂合同，買家必須支付30%-100%的預付款。如果貨到?jīng)]有按合同支付余款將會負法律責任。如果是貨物出現問題本廠會退還全部貨款！希望廣大客戶多多支持。
