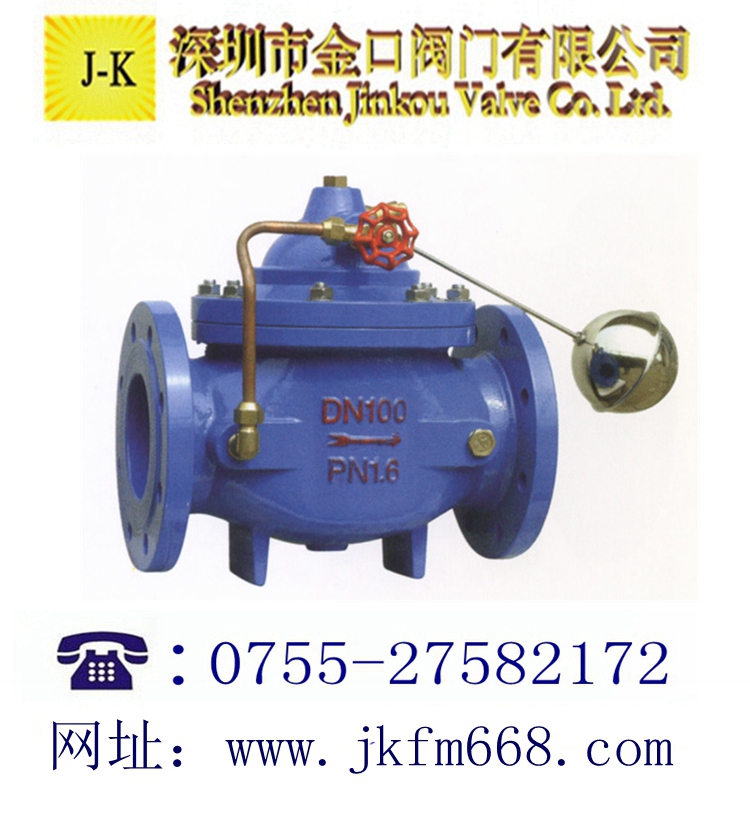

100X遙控浮球閥

一、100X遙控浮球閥概述：

100X隔膜式遙控浮球閥是兼具多種功能的水力操作式閥門。要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球導閥控制關閉進水口停止供水；當水位下降后，主閥同浮球開關控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾；100X隔膜式遙控浮球閥可隨水地池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠、使用壽命長。隔膜式閥門性能可靠。強度高、動作靈活適用于450MM□徑以下的管道。DN500MM□徑以上的建議使用活塞式。

遙控浮球閥工作原理：
       100X遙控浮球閥 當管道從進水端給水時，由于針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔(池)供水。當水塔(池)的水面上升至設定高度時，浮球浮起關閉遙控浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降時，遙控浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。
遙控浮球閥產品特點：
     1、液位控制精確，不受水壓干擾。
     2、可隨水池的高度及使用空間任意位置安裝。
     3、維護、調試、檢查方便、密封可靠，使用壽命長。

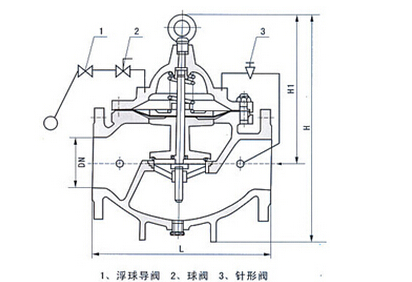

遙控浮球閥結構圖：



主要外形尺寸

(法蘭連接尺寸:PN10、PN16按GB4216，PN25按GB9113.4)

公稱通徑 DN(mm)	尺寸
	L	A1	A	H1	H	F
20	150	130	325	179	212	116
25	160	130	325	179	212	116
32	180	130	325	179	212	116
40	200	140	335	210	265	168
50	203	140	335	210	265	168
65	216	140	335	215	310	180
80	241	145	345	245	350	210
100	292	155	365	305	460	284
125	330	165	385	365	520	310
150	356	180	410	415	570	370
200	450	205	465	510	840	463
250	500	225	505	560	890	525
300	560	245	545	658	1030	625
350	620	275	595	696	1090	705
400	700	285	625	735	1150	778
450	780	285	625	735	1150	778
500	850	410	780	750	1110	690
600	980	456	888	850	1286	785

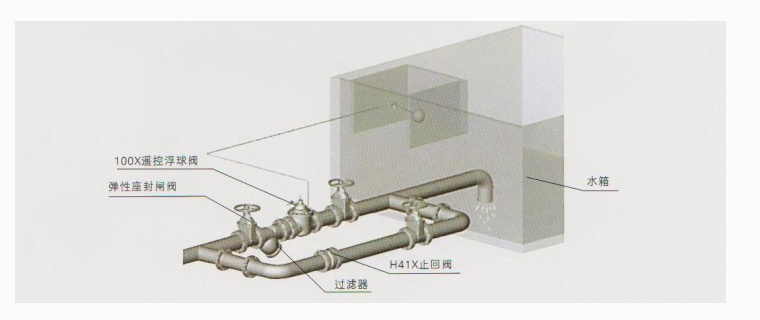

遙控浮球閥示意圖：

  【深圳金口有限公司】主要生產遙控浮球閥也是國內遙控浮球閥  生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件.我們致力于為廣大客戶供應價格實惠，品質上乘的遙控浮球閥。感謝您訪問我們的網站【深圳金口閥門有限公司網址:www.niushangbiao.cn】如有任何疑問，您可以致電0755-27582172給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為一流的閥門制造商。
