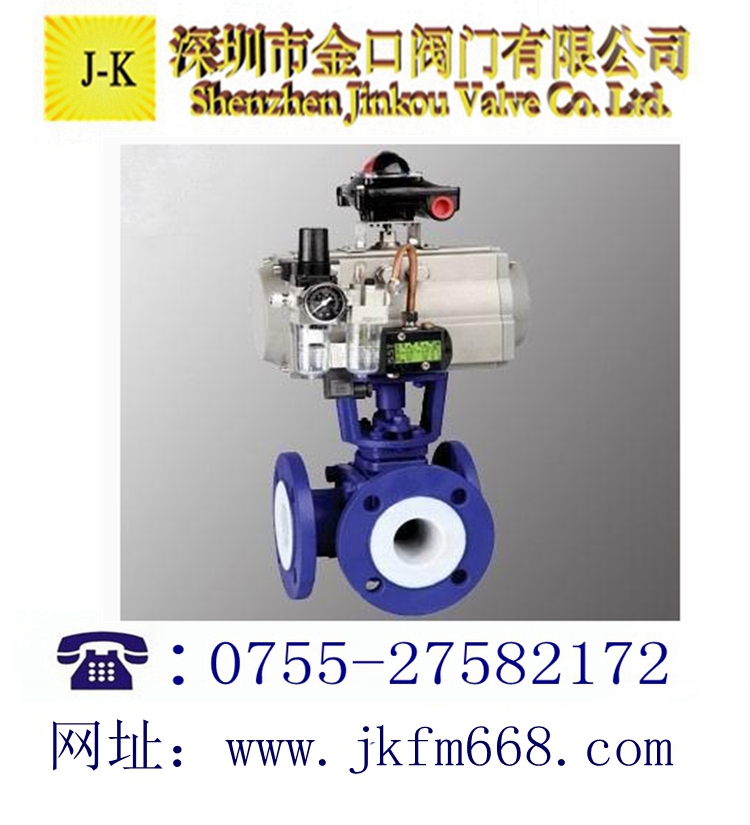

氣動襯氟三通球閥產品說明：
氣動襯氟三通球閥采用了氟塑料作為球閥的內襯，并配之以新型的帶桿球體結構， 再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差 和較大的溫差變化范圍內具有高密封性能和低操作扭矩�？勺鏖_關或調節之用，本 產品適用于各種工業管道中液體和氣體的輸送（包括蒸氣），在各種酸、堿、鹽類 等強腐蝕性介質中均能很好地工作。
氣動襯氟三通球閥特點：
1、采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素 氟"，以外其它任何強腐蝕性質
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于 管路系統的通球掃線和管路維護
3、啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件 內的可能性，從根本上保證了工程中的使用安全性
4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工 藝，使密封面致密度良好，加之人字環形PTFE填料組合，使襯氟球閥達到零泄漏。
氣動襯氟三通球閥參數：
|
公稱通徑
|
DN15-DN300
|
執行器型號
|
AT系列單雙作用執行器
|
|
公稱壓力(MPa)
|
PN1.01.6 MPa
|
供氣壓力
|
0.4～0.7MPa
|
|
閥體形式
|
兩段式閥體(浮動球體、固定球體)
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
連接形式
|
法蘭式
|
環境溫度
|
-30～+70℃
|
|
閥芯形式
|
"O"型球形閥芯
|
作用形式
|
單作用執行機構、雙作用執行機構
|
|
密封填料
|
聚四氟乙烯(PTFE)
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
|
流量特性
|
近似快開型
|
采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
軟密封：零泄漏
|
|
適用溫度
|
PTFE≤180℃
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
死區
|
帶定位器：小于全行程的2%
|
|
可調范圍
|
250：1
|
|
配置執行機構
|
AT系列單雙作用氣動執行器
|
|
配置執行機構
|
AT系列單雙作用氣動執行器
|
|
控制方式
|
開關兩位控制、4-20mA模擬量控制
|
氣動襯氟三通球閥主要零件材料：
|
零件名稱
|
材質
|
|
GB
|
ASTM
|
|
閥體、閥蓋
|
WCB
|
A216-WCB
|
|
密封圈
|
PTFE、對位聚苯
|
PTFE、對位聚苯
|
|
球體
|
1Cr18Ni9Ti
|
SS 304
|
|
閥座、閥桿
|
2Cr13
|
A246-416
|
|
雙頭螺栓
|
35CrMoA
|
A193-B7
|

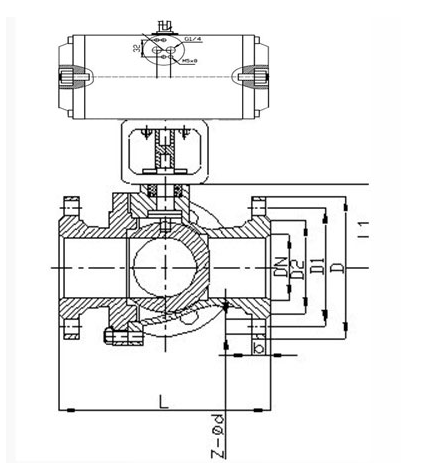

氣動襯氟三通球閥結構圖：
維修保養:
1、閥門應存干燥通風的室內，通路兩端須密封。
2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
3、安裝后，應定期進行檢查，主要檢查項目:
(1)密封面磨損情況。
(2)閥桿和閥桿螺母的梯形螺紋磨損情況。
(3)填料是否過時失效，如有損壞應及時更換。
(4)閥門檢修裝配后，應進行密封性能試驗。
