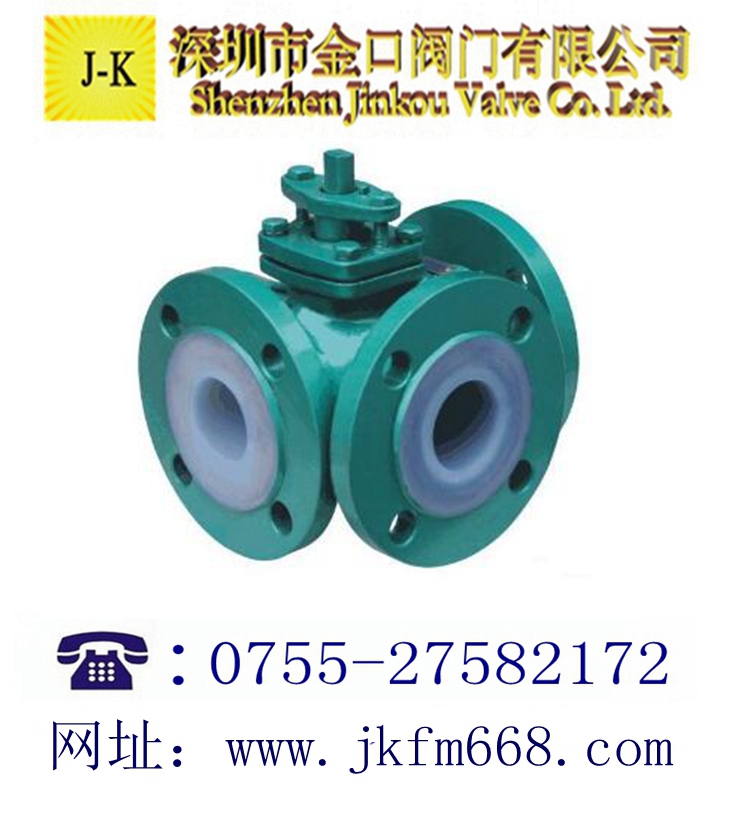

襯氟三通球閥 |
 |
| 產品型號：Q44F46 |
| 連接方式：法蘭 |
| 結構形式：浮動式 |
| 驅動方式：手動 |
| 產品口徑：DN20-DN400 |
| 公稱壓力： 0.6~1.6Mpa |
| 閥體材質：鑄鋼、不銹鋼、合金鋼等 |
| 聯系電話：0755-27582172 |
| 聯系傳真：0755-29559535 |
| 郵件地址：yuexiangfan@163.com |
| 聯系我們：范先生，陳小姐 |
| 聯系手機：13691750468，13714992349 |
| 聯系 Q Q：1634069416,3355237167 |
| 公司名稱：深圳市金口閥門有限公司 |
| 公司網址：www.niushangbiao.cn |
| 服務承諾：專業制造、專業服務， 金口為您創造更多價值!不斷提升服務質量，精益求精，“真誠的服務”是金口永恒的主題。 嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大新老客戶提供優質產品，至善至美服務. |
| |
|
|
| 產品說明 |
|
服務承諾 |
|
訂貨流程 |
|
襯氟三通球閥可分為L(zhǎng)形和T形。L形（Q44F46）三通球閥用于介質流向的切換， 能使用相互垂直的兩個通道連接，T形（Q45F46）三通球閥用于介質分流、合流及 流向切換。兩者產品采用了氟塑料作為球閥的內襯，并配之以新型的帶桿球體結 構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大 壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。可作開關或調節之用.
【襯氟三通球閥性能】:
采用特殊的模壓工藝，使密封面致密良好：球體與閥桿鑄為一體，杜絕了由于壓 力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性；采用全塑料襯 里工藝，耐介質的強腐蝕。
【襯氟三通球閥用途】:
襯氟三通球閥適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、 堿、鹽類等強腐蝕性介質中均能很好地工作。
【襯氟三通球閥優點】:
1.采用氟塑料襯里層的球閥，具有極高的化學穩定性，適用于任何強腐蝕性化學 介質.
2.采用全通浮動球閥結構，在整個壓力范圍內進行元泄漏關閉，便便于管路系統 在通球掃線和管路維護。
襯氟三通球閥技術性能規范:
|
設計標準
|
HG/T
3704,GB/T 12237
|
API
60
|
|
結構長度
|
HG/T
3704,GB/T 12221
|
ASMEB16.10
|
|
法蘭形式尺寸
|
HG/T
20592,GB/T 9119
|
ASME
B16.5, JIS B2220
|
|
檢驗與試驗
|
G8/T
13927,J8/T 9092
|
API
598
|
|
公稱、壓力（MPa)
|
|
1.0
|
1.6
|
150Lb
|
|
實驗壓力(MPa)
|
殼體試壓
|
1.5
|
1.5
|
1.5
|
|
高壓密封
|
1.1
|
1.1
|
1.1
|
|
低壓密封
|
0.6
|
0.6
|
0.6
|
|
適用溫度（℃）
|
PFA:
-30～200FEP -30～150GXPO: -10～80
|
|
適用介質
|
鹽酸、硝酸、氫氟酸、Cl2、硫酸、王水等強腐蝕性介質
|
襯氟三通球閥外形鏈接尺寸HG/T 20592 PN10/PN16（單位：mm）：
|
DN
|
L
|
D
|
D1
|
D2
|
Z-d
|
f
|
b
|
|
25
|
165
|
120
|
85
|
65
|
4-14
|
2
|
14
|
|
32
|
180
|
140
|
100
|
78
|
4-18
|
3
|
16
|
|
40
|
200
|
150
|
110
|
85
|
4-18
|
3
|
16
|
|
50
|
200
|
165
|
125
|
100
|
4-18
|
3
|
16
|
|
65
|
240
|
185
|
145
|
120
|
4-18
|
3
|
18
|
|
80
|
250
|
200
|
160
|
135
|
8-18
|
3
|
20
|
|
100
|
280
|
220
|
180
|
155
|
8-18
|
3
|
20
|
|
125
|
360
|
250
|
210
|
185
|
8-18
|
3
|
22
|
|
150
|
370
|
285
|
240
|
210
|
8-23
|
3
|
24
|
襯氟三通球閥外形鏈接尺寸ASME B16.5 Class150 (單位：mm)：
|
NPS
|
L
|
D
|
01
|
02
|
Z-d
|
f
|
b
|
|
1
|
165
|
108
|
79.5
|
51
|
4-16
|
2
|
12
|
|
11/4
|
180
|
117
|
89.0
|
64
|
4-16
|
2
|
13
|
|
11/2
|
200
|
127
|
98.5
|
73
|
4-16
|
2
|
15
|
|
2
|
200
|
152
|
120.5
|
92
|
4-19
|
2
|
16
|
|
21/2
|
240
|
178
|
139.5
|
105
|
4-19
|
2
|
18
|
|
3
|
250
|
190
|
152.5
|
127
|
4-19
|
2
|
19
|
|
4
|
280
|
229
|
190.5
|
157
|
8-19
|
2
|
24
|
|
5
|
360
|
254
|
216.0
|
186
|
8-22
|
3
|
24
|
|
6
|
370
|
279
|
241.5
|
216
|
8-22
|
3
|
26
|
