【襯氟球閥】專業生產廠家，由本廠自主研發生產的【球閥】質量可靠、價格合理、售后服務完善�！阂r氟球閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享!【球閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域�！�球閥】特點：（1）流體阻力小，全通徑的球閥基本沒有流阻。（2）結構簡單、體積小、重量輕。（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

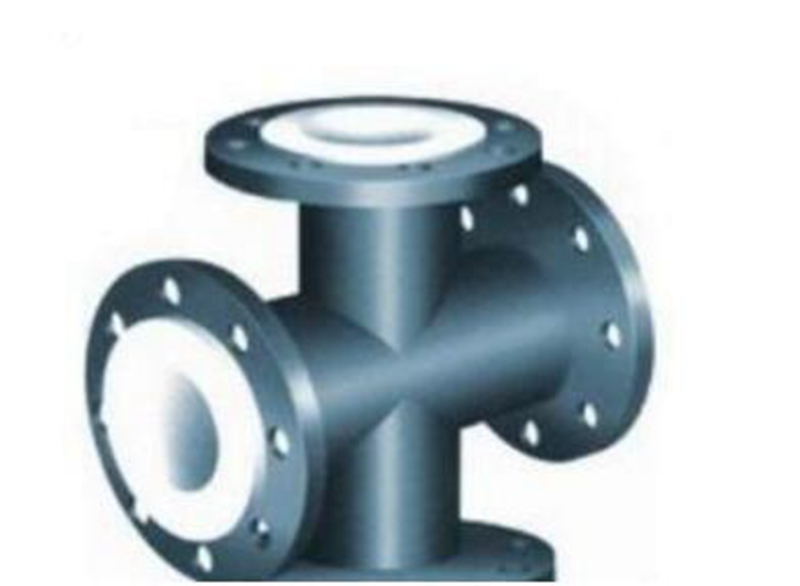

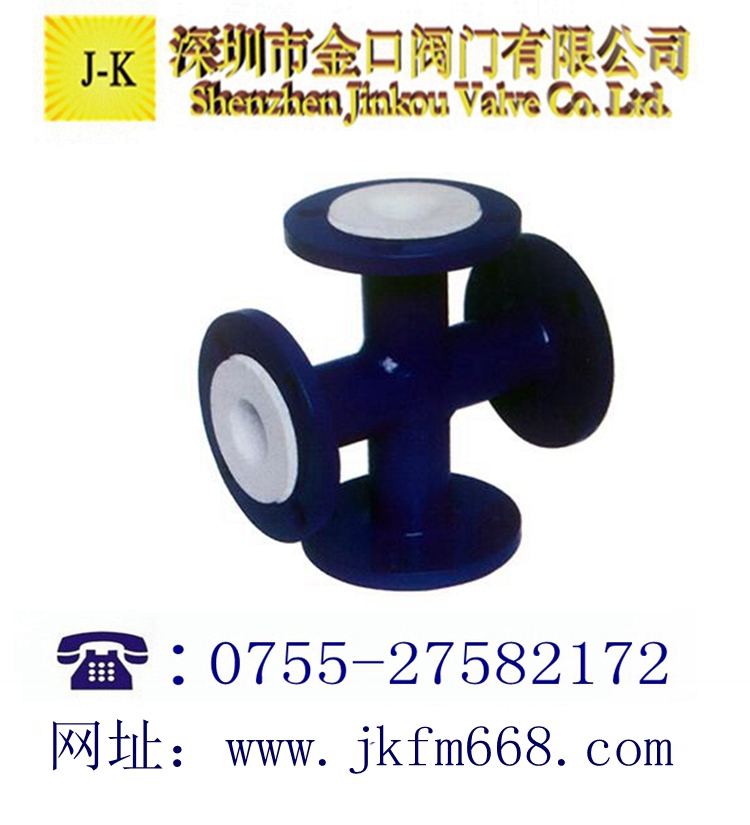

一、CFST型襯氟四通概述：
聚四氟乙烯襯里防腐蝕管道經過多年來的實際使用，直接影響其使用壽命和 性能穩定的因素是溫度、壓力、介質等。優質的材料和先進制造工藝方法是聚四 氟乙烯襯里產品的質量保證。本公司自引進與研究整體模壓聚四氟乙烯襯里技術 以來，經過工程技術人員多年來的不懈努力，成功研制開發出整體模壓襯里產 品。
二、CFST型襯氟四通其特點如下：
1、使用溫度高：在強腐蝕介質條件下，可以滿足使用溫度范圍-60℃～150℃， 在此溫度范圍內（除了熔融堿金屬、元素氟及芳香烴類外），可滿足所有化學介 質。
2、耐真空：在-60℃～150℃范圍內，可在真空條件下使用，在化工生產中，經 常由于冷卻、縱向排放、泵閥不同步操作等情況下引起局部真空狀態。
3、耐高壓：在溫度使用范圍內，可承受高達3Mpa的使用壓力。
4、抗?jié)B透：選用優質的樹脂，經過先進襯里工藝加工成高密度、足夠厚度的PTFE 襯里層，使產品具有優越的抗?jié)B透性。
5、整體模壓燒結工藝襯里，解決了鋼-氟冷熱伸縮的難題，使其達到同步伸縮。
6、采用了標準化尺寸配制，特別是化工管線中使用的管道、管配件都具有很強的 互換性，為安裝、備件提供了很大的方便。
三、CFST型襯氟四通設計特點：
選用最好的聚四氟乙烯樹脂經合理配方，采用整體模壓，將氟塑料與鋼管基 體熱熔結合。使整個襯氟管（件）具有以下特點：
a. 無搭接縫、耐沖擊、耐老化、耐正負壓。表面平滑，任何形狀鋼件均可襯。
b. 適用溫度：-60～150℃
c. 通用壓力：-0.07Mpa～2.5Mpa
四、CFST型襯氟四通用途：
襯氟管道管件系列產品質量可靠、技術先進，被廣泛應用于化工、電力、冶 煉、制藥、食品、環保、電鍍等領域，可通過各種濃度的酸、堿、鹽等，是目前 耐腐蝕性能最好的防腐管。
襯氟球閥基本型號：
|
手動
|
Q41F3
|
蝸輪
|
Q341F3
|
|
Q41F46
|
Q341F46
|
|
氣動
|
Q645F3
|
電動
|
Q941F3
|
|
Q645F46
|
Q941F46
|
襯氟球閥技術規范：
|
設計標準
|
GB12237
|
|
結構長度
|
GB12221
|
|
法蘭標準
|
JB/T79-94
|
|
GB9113.1-26
|
|
檢驗試驗
|
JB/T9092-99
|
|
驅動方式
|
手動、電動、氣動、蝸輪
|
襯氟球閥主要零部件材料表：
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
|
Z
|
C
|
P8
|
R8
|
R3
|
R3
|
|
1
|
閥體／閥蓋
|
A216-C
|
A216-WCB
|
A351-CF8
|
A351-CF8M
|
A351-CF3
|
A351-CF3M
|
|
2
|
球體/閥桿
|
A216-WCB
|
A351-CF8
|
A351-CF8M
|
A351-CF3
|
A351-CF3M
|
|
3
|
襯里／閥座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
|
|
4
|
填料/壓蓋
|
PTFE(F4)
|
A351-CF3
|
A351-CF3
|
|
5
|
填料
|
A216-WCB
|
A351-CF8
|
A351-CF8
|
|
6
|
支架
|
A193-B7
|
A194-8
|
A193-B8M
|
|
7
|
緊固螺栓
|
A193-B7
|
A193-B8M
|
A194-8
|
|
8
|
螺母
|
A194-2H
|
A194-8
|
A194-8
|
|
9
|
操作手柄
|
A216-WCB
|
A216-WCB
|
A216-WCB
|
襯氟球閥主要外形和連接尺寸：
|
公稱通經
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
5/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
3/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
|
100
|
4
|
280
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
|
125
|
5
|
320
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
|
150
|
6
|
360
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
|
250
|
10
|
533
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
|
PN1.6MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
140
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
5/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
3/2
|
165
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
203
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
222
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
241
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
|
100
|
4
|
305
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
|
125
|
5
|
356
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
|
150
|
6
|
394
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
