一、對夾式電動漿液閥描述：

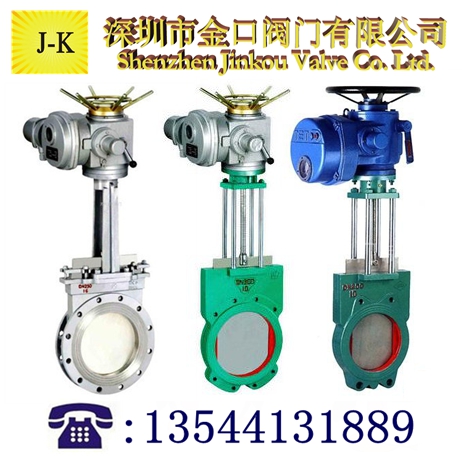

PZ973H、PZ973F、PZ973Y 電動刀型閘閥/刀閘閥：電動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ973H-10C~16C）、不銹鋼（PZ973F-10P~16P PZ973Y-10P~16P），具有排渣功能的的閘閥。超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。配有多回轉式電動裝置，使閥板作上下直線運動，實現遠程控制閥門的打開或關閉。通徑范圍：DN50~DN800，使用溫度：≤ 100℃，應用于污水、造紙、化工、煤炭、制糖等領域，特別適合于造紙行業在管道上作調節與節流使用。

三、對夾式電動漿液閥主要性能規范：

公稱壓力PN（MPa)	試驗壓力（MPa)		適用介質	工作溫度（℃）
	殼體	密封
0.6	0.9	0.66	煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液	≤100℃
1.0	1.5	1.1

四、對夾式電動漿液閥主要外形及連接尺寸

公稱壓力mm	L		D	D1	H	n-M
	PN0.6	PN1.0
50	48	48	125	100	335	4-M16
65	48	48	145	120	363	4-M16
80	50	50	160	135	395	4-M16
100	50	50	180	155	465	8-M16
125	50	50	210	185	530	8-M16
150	60	60	240	210	630	8-M20
200	60	60	295	265	750	8-M20
250	70	70	350	318	900	12-M20
300	70	80	400	368	1120	12-M20
350	80	80	460	430	1260	16-M20
400	90	90	515	482	1450	16-M22
450	90	120	565	532	1600	20-M22
500	90	130	620	585	1800	20-M22
600	140	140	725	685	2300	20-M27
700	140	140	840	800	2500	24-M27
800	190	190	950	898	2800	24-M30
900	203	203	1050	1005	3100	28-M30
1000	216	216	1160	1115	3400	28-M30
1200	254	254	1380	1325	3600	32-M36

五、閘閥的安裝與維護應注意以下事項：
　　手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
　　雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。
　　帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
　　帶傳動機構的閘閥，按產品使用說明書的規定安裝。
　　如果閥門經常開關使用 , 每月至少潤滑一次。

六、閘閥具有以下優點：
　　流體阻力小 , 密封面受介質的忡刷和侵蝕小。
　　開閉較省力。
　　介質流向不受限制 , 不擾流、不降低壓力。
　　形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
　　閘閥的缺點如下：
　　密封面之間易引起沖蝕和擦傷，維修比較困難。
　　外形尺寸較大，開啟需要一定的空間，開閉時間長。
