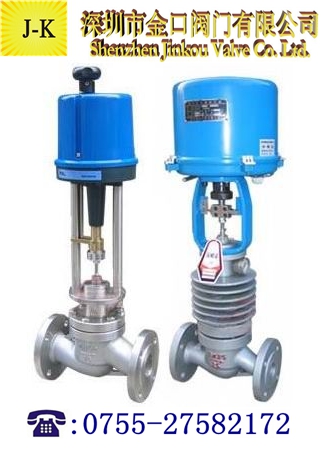

ZAZP電動單座調節閥 |
 |
| 產品型號：ZAZP |
| 連接方式： 法蘭 |
| 結構形式：直通式 |
| 驅動方式：電動 |
| 產品口徑：DN25～600 |
| 公稱壓力：1.6-16.0mpa |
| 閥體材質：不銹鋼、鑄鋼、合金鋼 |
| 聯系電話：0755-27582172 |
| 聯系傳真：0755-29559535 |
| 郵件地址：yuexiangfan@163.com |
| 聯系我們：范先生，陳小姐 |
| 聯系手機：13691750468，13714992349 |
| 聯系 Q Q：1634069416,3355237167 |
| 公司名稱：深圳市金口閥門有限公司 |
| 公司網址：www.niushangbiao.cn |
| 服務承諾：專業制造、專業服務， 金口為您創造更多價值!不斷提升服務質量，精益求精，“真誠的服務”是金口永恒的主題。 嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大新老客戶提供優質產品，至善至美服務. |
| |
|
|
產品簡介：
ZAZP電動單座調節閥、ZAZN電動雙座調節閥、ZAZM電動套筒調節閥是DKZ型電動單元組合儀表中的執行單元,它是生產過程自動調節系統中的重要環節之一,它以AC220V電源電壓為動作力,接受統一標準信號0~10mA DC或4~20mA DC,將此轉為與輸入信號相對應的上下位移,自動地操縱閥門,改變閥門的開度位移,從而達到對工藝管路流體介質如壓力,流量,溫度,液位等參數的自動調節控制。
ZAZP,ZAZN ,ZAZM型電動調節閥按作用模式可分；
正作用:電閉式-常開型(當電信號增大時閥位向下位移),《B型》
反作用:電開式-常閉型(當電信號增大時閥位向上位移),《K型》
ZAZP、ZAZN、ZAZM電動調節閥廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制。
有標準型,波紋管密封型,夾套保溫型等品種.產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型,高溫型；流量特性有等百分比(對數)性,直線性。

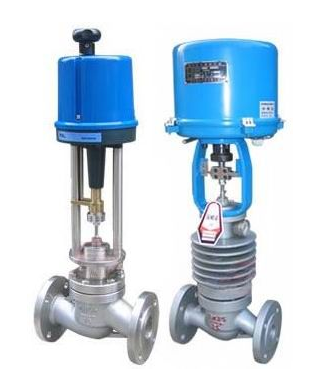

ZAZP電動單座調節閥由DKZ型直程電動執行機構和直通低流阻單座閥組成.它只有一個閥座和一個柱塞形閥芯,具有密閉性能好.導向部分采用(上下雙導向式或襯套頂導向式)結構,具有導向面積大,抗振性能強等特點,適用于對介質泄漏量有嚴格要求的場合,但由于閥結構上的原因,閥桿上的不平衡力較大,尤其在公稱通徑大的工況下更為明顯,因而該閥只適合于工作壓差較小的場合.
ZAZN電動雙座調節閥由DKZ型直程電動執行機構和直通低流阻雙座閥組成,雙座雙導向式結構,閥芯在位移過程中穩定可靠,閥體內有兩個閥座和兩個柱塞形閥芯,流體介質通過上下閥芯閥座流出,具有流量大,允許壓差大,不平衡力小,是一種平衡式結構雙座閥,適用于不是很清潔的介質和泄漏量要求不嚴格的場合.
ZAZM電動套筒調節閥由DKZ型電動執行機構和直通低流阻平衡型套筒閥組成,閥芯采用了壓力平衡式閥芯,結構,閥芯為圓柱型,由套筒的內圓導向和頂導向,因而閥桿上不平衡力很小,操作穩定,性能好,是一種力平衡型的調節閥.適用于閥前后兩端壓差較高的場合,由于閥芯有套筒的側面導向,受渦流沖擊所產生的振動被減弱,故具有噪音低,空化閃蒸作用小,使用壽命長等優點.但閥座泄漏率較單座閥稍大。
|
電動調節閥規格與參數
|
|
|
公稱通徑DN（mm）
|
3/4”
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量
系數kv
|
單座
|
P
|
0.08～0.8
|
1.2～5.0
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
|
|
|
雙座
|
N
|
|
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
套筒
|
M
|
|
|
15
|
|
20
|
30
|
|
75
|
115
|
|
240
|
350
|
|
|
|
公稱壓力（MPa）
|
1.6 4.0 6.0
|
|
行程
|
10
|
16
|
25
|
40
|
60
|
100
|
|
電動執行器型號
|
DKZ-310/310C
|
DKZ-410/410C/510/510C
|
DKZ-510/510C
|
|
信號
|
Ⅱ型0-10mA DC Ⅲ型4-20mA DC
|
|
介質溫度℃
|
-40～230℃（常溫型），散熱片式230～450℃（中溫型），特殊訂貨-100～600℃
|
|
流量特性
|
直線 百分比
|
|
可調范圍
|
30:1
|
|
電源電壓
|
220VAC 50～60Hz
|
|
作用方式
|
電開式（K） 電閉式（B）
|
|
閥
體
材
質
|
公
稱
壓
力
（MPa）
|
0.6
|
|
低溫： ZG1Cr18Ni9Ti
|
|
1.6
|
常溫:HT200 ZG230-450
|
|
4.0
|
|
低溫: ZG1Cr18Ni9Ti
|
|
常溫:ZG230-450、ZG1Cr18Ni9Ti
|
|
中溫:ZG230-450、ZG1Cr18Ni9Ti
|
|
6.4
|
低溫:ZG1Cr18Ni9Ti
|
|
常溫:ZG230-450、ZG1Cr18Ni9Ti
|
|
中溫:ZG230-450、ZG1Cr18Ni9Ti
|
|
法蘭尺寸
|
管連接
|
鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59
|
|
法蘭型式
|
法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式
鑄鋼法蘭按光滑式，鑄鐵法蘭按凹式
|
|
閥芯材質
|
1Cr18Ni9Ti
|
|
上閥蓋型式
|
普通式（常溫型），熱片式（中溫型），長勁式（低溫式）
|
